精靈通電梯可視對講系統是深圳市易精靈科技有限公司推出的第五代產品，電梯視頻監控與電梯五方對講聯動系統，屬國內獨創產品，不需改動電梯原有線路即可實現五方對講功能，真正實現數字可視對講，大大方便物業與維保單位對電梯監控管理。

      電梯運行實時視頻監控作為整個小區的電梯監管系統，必須以最快的速度將電梯的運行狀況傳輸到管理平臺以及監控中心。

該系統可以實現在監控中心實時觀看電梯的運行狀況，當電梯出現故障時可以一鍵報警，并且第一時間向監控中心匯報實時故障電梯內的情況，方便管理工作人員與監控中心的工作人員獲知告警信息后可以快速地展開救援和檢修。

1、系統特點

       電梯的安全始終都是放在第一位的，一旦電梯出現了故障，被困在電梯中的人員可以通過電梯對講系統，與管理中心或外界聯系，以便及時地解救被困人員，確保每一個乘客的生命安全，給乘電梯人員創造一個安全的電梯環境是本系統最大的意義。

       SIP聯網型可視五方對講系統是根據《電梯制造及安裝安全規范》GB7588-2003專門設計的產品。它具備以下功能：

對講功能：當電梯合用過程中發生故障停機或停電困人等意外情況時電梯乘客可按右邊“通話”鍵向值班室發出呼叫信號，主機點開后，即可實現可視對講。

       管理中心主機記錄：通話次數、未接來電，并與監控系統配合錄相留影，對講與監控、控制聯動，把單純電梯緊急呼叫提升到多功能綜合管理的層面上，對提高電梯安全運行、故障的事后解救構建了一個安全、便利的環境。為人們的生活提供便利。

監控：在電梯的實際運行中，系統會自動記錄電梯的各項目運行數據，。

優勢：電梯視頻監控與電梯五方對講合二為一，屬國內首創，電梯可與主機雙工可視對講，并且當電梯有緊急呼叫時，主機能第一時間反應所出現的緊急情況，方便維保合理調配人員。

網絡

有線：網絡協議-SIP

無線：可采用無線網橋搭建

電梯品牌

       本系統兼容所有品牌的電梯，本系統獨立于電梯監控系統，因此對電梯的品牌沒有要求。

網絡攝像機

       本系統可支持網絡攝像機監控的電梯，在未安裝網絡攝像機的電梯中同樣可以運行本套系統。

實時監控

       監管人員可通過網絡攝像機實時監控電梯內的情況。

故障告警

       當電梯在運行過程中出現急停（卡層）、困人、沖頂、蹲底、梯門異常開/關等故障的時候，一鍵報警，通知監控室工作人員緊急救援。

故障定位

       當電梯出現故障后，在主機上可快速定位故障電梯。

故障記錄

       當電梯出現故障后，電梯故障統一記錄下來，以備日后統計查驗。

狀態顯示

       監控畫面上實時疊加顯示電梯運行狀態。

權限登錄

       主機端軟件平臺可設置登錄人員的使用權限，防止惡意篡改數據。

記錄存盤

       監控視頻實時記錄并在網絡硬盤錄像機中保存。

可擴展性

       本系統具備良好的穩定性和可擴展性，可根據實際的功能需求，在不影響原系統的穩定運行情況下進行擴展。

實時對講

       本系統可以隨時與監控中心進行實時對講，第一時間報告故障電梯情況，且安裝時不用改變電梯本身的線路，方便快捷。

 2、系統組成

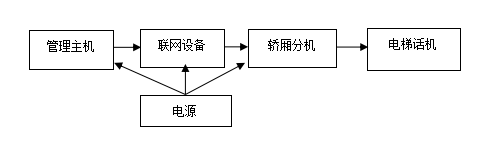

      單電梯通訊系統根據不同的設備配置，達到不同功能的效果，而且還具有很強的延伸性。系統的基本組成方式由四部分組成，如下圖：

 管理主機：物業管理處使用，接受和處理轎廂、轎頂、底坑、機房等分機的呼叫通話和求救信息。多部梯共用一臺。

      連網設備：聯網使用，用于各梯之間信號到管理中心的連接。如果用傳統的以太網方式組網，設備包括：網線、光纖、光纖收發器、交換機；如果用EPON方式組網，設備包括：網線、光纖、ONU、OLT、分光器、交換機。

      機房分機：分機是轎內、轎頂、底坑、機房話機與管理主機的主要通訊設備，除了具有乘梯人員遇到緊急情況向外邊求助功用外，內部通訊系統還可以給電梯維護人員帶來方便。分機可以是一路、二路、三路、四路，根實際情選擇。

      電梯話機：有轎內、轎頂、底坑、機房話機，有手柄和免提型兩種。他們都是保證電梯日常運行不可缺少的設備。轎內、轎頂、底坑、機房話機各一臺。

      應急電源：應急電源是電梯中必不可少的設備。當電梯遇到停電時，應急電源不僅點亮轎廂中的應急燈和啟動報警警笛，并且給電梯通訊系統應急供電，使被困梯人員可以在照明的環境中通過轎廂主機上的緊急呼叫按鈕向管理處和機房值班人員求救。一部梯一臺。

3、系統接線圖

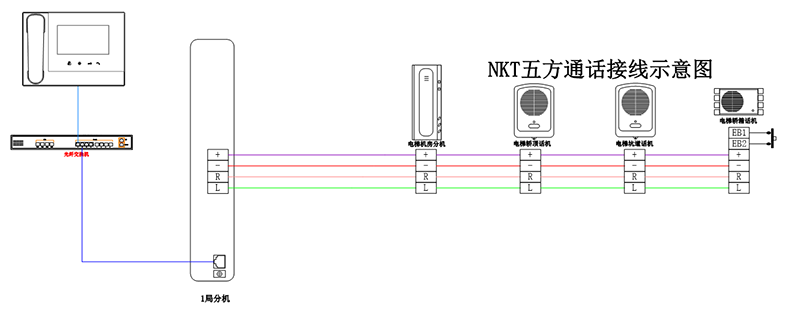

5.1  1局分機接線圖

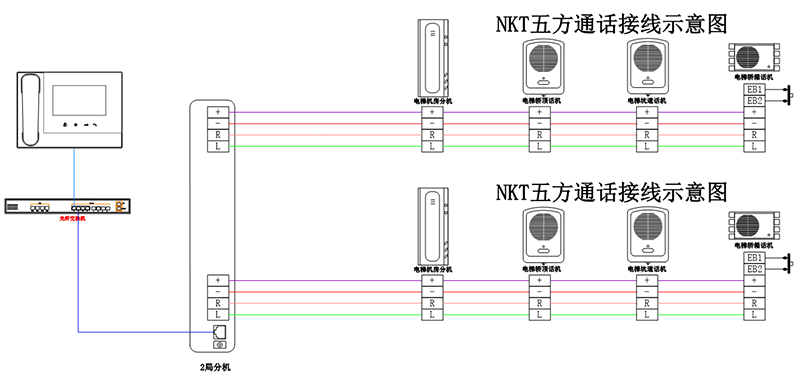

5.2  2局分機接線圖

5.3  3局分機接線圖

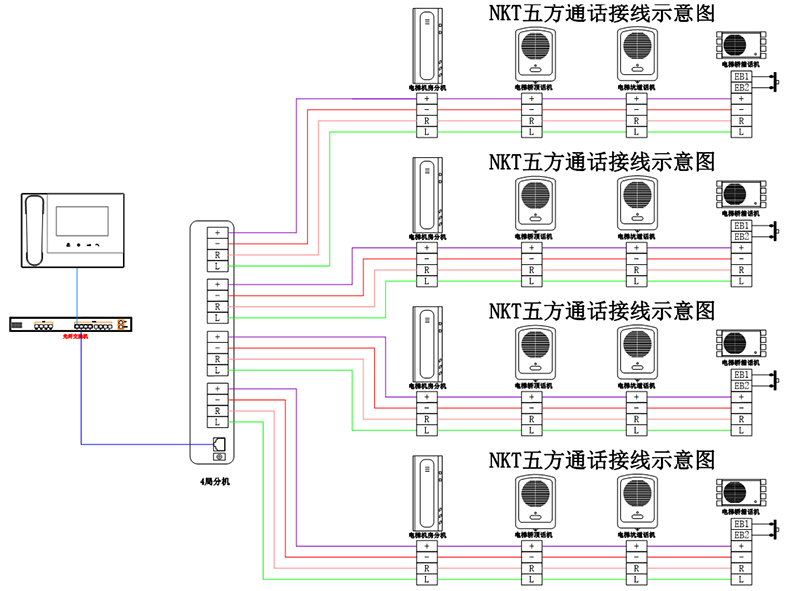

5.4  4局分機接線圖

本產品的優越性能介紹

SIP五方對講、監控、梯控拓撲圖

實現方式

1、與原四方對講對接

     通過SIP五方對講分機與原有模擬四方話機連接，通過局域網通路跟主機能夠雙向通話。

2、與IP攝像頭聯動

     通過SIP五方對講分機與指定的IP攝像頭聯動，在中心主機通話時，實現視頻聯動。

3、與梯控聯動

     視頻對講，確認身份，遠程控梯。

1、標準SIP(RFC3261)協議聯網傳輸，擴展性強，與監控等其它網絡系統共網，成本低。

2、獨特的消回聲技術，雙工通話話音清晰、無側音、不失真。

3、系統自動巡檢，設備維護簡單，智化判斷，主動提示設備故障。

4、管理主機采用全中文來電顯示模式，工作人員可準確輕松的辨別求助或來電電梯的位置，并且可以自動記錄來電的時間和位置。

5、任何一個子系統（電梯）內部出現問題，都不影響其他電梯的使用。

6、可視對講系統可以隨時監視系統內任何一臺電梯的時事情況，轎廂求救時，現場情況一目了然。

7、可視對講系統可以隨時監視系統內任何一臺電梯的時事情況，轎廂求救時，現場情況與傳統2/4線話機兼容，實現五方SIP對講。

8、內置1-4路兼容傳統話機的接口。

9、標準RJ45接口，有以太網口的地方即可接入，支持跨網段和跨路由。

10、通話錄音。

11、1路電梯數據采集接口：485、CAN、232。
